Пункт коммерческого учета 6(10) кВ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Пункт коммерческого учета наружной установки на опоры воздушных линий электропередачи (ЛЭП) предназначен для коммерческого (расчетного) учета активной и реактивной электрической энергии в воздушных распределительных сетях 6-10кВ с целью обеспечения взаимных расчетов между поставщиками и потребителями электрической энергии.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
В части воздействия климатических факторов внешней среды исполнение У, категории размещения 1 по ГОСТ 15150.
В части стойкости к механическим внешним воздействующим факторам группа М2 по ГОСТ 17516.1.
Высота над уровнем моря — не более 1000м. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции.
Рабочее положение в пространстве вертикальное с допустимым отклонением не более 10О в любую сторону для модуля ВМ и не более 5О модуля НМ.
Возможность работы ПКУ в условиях, отличных от указанных, технические характеристики и мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются между предприятием-изготовителем и потребителем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
6(10) |
|
Номинальная частота, Гц |
50 |
| Наибольшее рабочее напряжение, кВ |
7,2(12,0) |
| Ном. напряжение вспомогательных цепей, В |
100 |
| Номинальный ток главных цепей, А |
50-600 |
| Номинальный ток вспомогательных цепей, А |
5 |
| Ток термической стойкости, кА (3 сек) |
12,5 |
| Сквозной ток короткого замыкания, кА |
32 |
| Номинальный ток электродинамической стойкости, кА (амплитуда) |
31,5 |
| Класс точности прибора учета |
0,5(0,5S ) |
| Степень защиты по ГОСТ 14254 |
IР54 |
| Климатическое исполнение и категория размещения |
У1 |
| Масса низковольтного модуля (не более), кг |
16 |
| Масса высоковольтного модуля (не более), кг |
230 |
|
Масса монтажного комплекта (не более), кг |
43 |
ВЫСОКОВОЛЬТНЫЙ МОДУЛЬ
Высоковольтный модуль (ВМ) представляет собой металлический штампосварной корпус к которому приварены глухая передняя стенка, задняя стенка с бобышкой заземления, дно с отверстием под сальник отходящего кабеля и крышка с размещенными на ней проходными изоляторами.
Боковые стенки сделаны подъемными, чем обеспечивается доступ к аппаратуре внутри ящика. Открытое состояние фиксируется. Обеспечение степени защиты достигается применением уплотнений, запирание осуществляется болтами.
Внутри каркаса располагаются трансформаторы тока, трансформаторы напряжения, ошиновка, переходные клеммники, а также приварены бобышки для заземления элементов.
Конструкция предусматривает возможность установки до трех трансформаторов тока и до трех трансформаторов напряжения на номинальное напряжение 6 и 10кВ (трансформаторы тока ТОЛ-6(10); трансформаторы напряжения НОЛП и 3хЗНОЛПдля схем 2ТН и 3ТН соответственно).
На корпусе ВМ имеются проушины для строповки при проведении монтажных операций.
Модуль ВМ устанавливается на платформу (входящую в монтажный комплект), которая двумя уголками и четырьмя шпильками крепится на проектной высоте (не менее 4,5м от земли до токоведущих частей). Крепление модуля к платформе болтовое.
ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ (высоковольтный модуль)
НИЗКОВОЛЬТНЫЙ МОДУЛЬ
Низковольтный модуль (НМ) представляет собой штампосварной корпус навесного исполнения (степень защиты IP54) с наружной уплотненной и заземленной дверью, закрывающейся на замки, и внутренней с замками ограниченного пользования. В этой двери имеется защищенное стеклом окно для снятия показаний счетчика и проушины для пломбирования. К верхней крышке приварен патрубок с резьбой, на который при монтаже навинчивается защитная составная труба для прокладки кабеля. Внутри шкафа закреплена панель, на которой размещена аппаратура: счетчик, испытательная коробка, автоматические выключатели, модем с блоком питания, устройство обогрева, клеммники. Конструкция панели обеспечивает установку счетчиков разных производителей, отличающихся габаритами, посадочными местами, классом точности.
К шкафу приварены проушины для крепления на опоре ВЛ. На боковой стенке приварена бобышка для болта заземления.

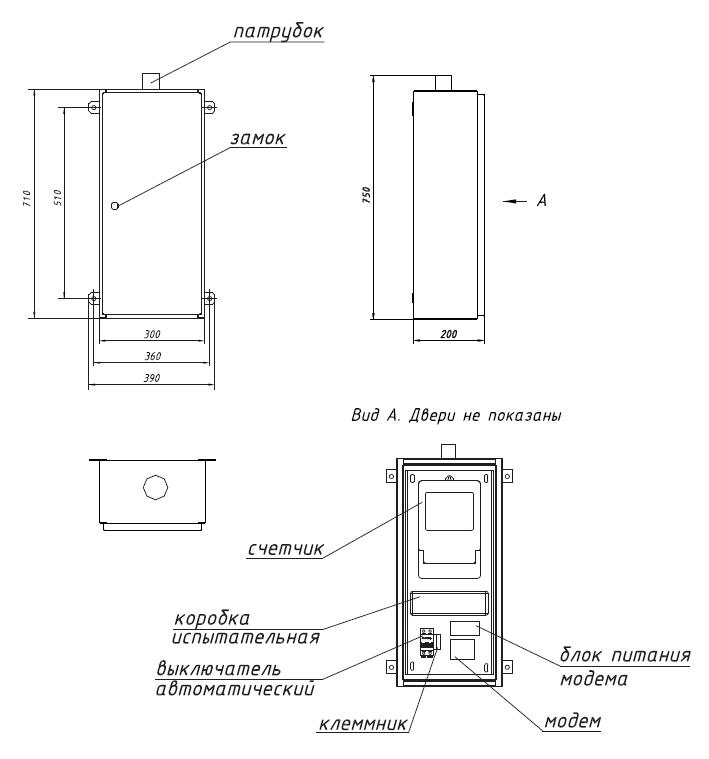

ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ (низковольтный модуль)
КОМПЛЕКТНОСТЬ ПОСТАВКИ
| Высоковольтный модуль ВМ, шт |
1 |
| Низковольтный модуль НМ, шт |
1 |
| Кабель соединительный, м |
7* |
| Ограничитель перенапряжения, шт |
согласно заявке |
| Счетчик, шт |
согласно заявке |
| Эксплуатационная документация, экз |
1 |
| Сопроводительная документация к модему, экз |
1 |
| Монтажный комплект (МК) |
1 |
*по заявке длина кабеля до 10 м
МОНТАЖ
Перед монтажом элементов ПКУ и МК на опоре ВЛ необходимо:
— произвести распаковывание ПКУ и МК;
— проверить отсутствие повреждений;
— проверить комплектность.
Монтаж на опоре ВЛ комплекта оборудования ПКУ производить в соответствии с проектом и планом производства работ (ППР) с применением деталей, входящих в монтажный комплект (МК).
Монтаж производить с обязательным выполнением требований, которые определяют:
— Правила устройства электроустановок;
— СНиП 3.05.06-85;
— СНиП 3.01.01-85;
— СНиП III-4-80.
Порядок установки элементов ПКУ и МК на опоре:
— поднять платформу ВМ и закрепить на проектной высоте с помощью уголков и шпилек М16 из МК;
— поднять модуль и установить на платформу;
— открыть и закрепить боковые стенки модуля;
— закрепить модуль ВМ на платформе болтами М12, входящими в монтаж-ный комплект;
— произвести соединение корпуса модуля с заземляющим устройством;
— установить на проектной высоте модуль НМ (низковольтный) и закрепить на опоре П-образными хомутами М10 из монтажного комплекта;
— произвести заземление корпуса модуля;
— произвести стыковку с низковольтным модулем защитной трубы (из МК) и ее крепление на опоре специальными скобами (из МК);
— установить в отверстие дна высоковольтного модуля сальник и закрепить в нем отрезок гофротрубы;
— отрезать гофротрубу под размер стыковки с защитной трубой, состыковать их, обеспечив необходимое уплотнение за счет ввернутого в защитную трубу сальника;
— пропустить из высоковольтного модуля через собранную конструкцию в низковольтный модуль контрольный кабель (расключенный на клеммнике высоковольтного модуля);
— произвести прозвон и маркировку жил кабеля и его расключение на клеммнике и испытательной коробке счетчика. При подключении измерительных цепей к испытательной коробке обеспечить правильность чередования фаз цепей тока и напряжения, а для токовых цепей правильность подключения начала и конца обмоток трансформаторов;
- установить и закрепить электросчетчик и произвести его подключение к испытательной коробке и модему, при этом руководствоваться схемой электрической подключения электросчетчика (в паспорте прибора или на съемной крышке);
- произвести разделку ответвлений от ВЛ и расключение их на проходных изоляторах высоковольтного модуля;
— снять упоры, закрыть и закрепить боковые стенки высоковольтного модуля;
— закрыть дверцы низковольтного модуля на замки.
Включение напряжения, опробование ПКУ производить в соответствии с требованиями, которые определяют:
— Правила технической эксплуатации электрических станций и сетей;
— Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.
УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ
Устройство упаковывается отдельными модулями ВМ и НМ в коробки из перфорированного трехслойного картона по ГОСТ 7933 и закрепляются на двух деревянных поддонах вместе с комплектом крепежа модулей на опору ВЛ.
Эксплуатационная документация упаковывается в полиэтиленовые пакеты и вкладывается в транспортную тару с поставляемым оборудованием.
Шкафы ПКУ транспортируются в заводской упаковке в закрытых транспортных средствах: железнодорожных вагонах, закрытых автомобилях.
Допускается транспортировка устройств ПКУ без заводской упаковки (или частично упакованных)
Условия хранения шкафов ПКУ в части воздействия климатических факторов внешней среды по ГОСТ 15150:
— неупакованных или частично упакованных 2;
— упакованных 5.
Допустимый срок сохранности до ввода в эксплуатацию два года.
